USB 3.0接收端测试

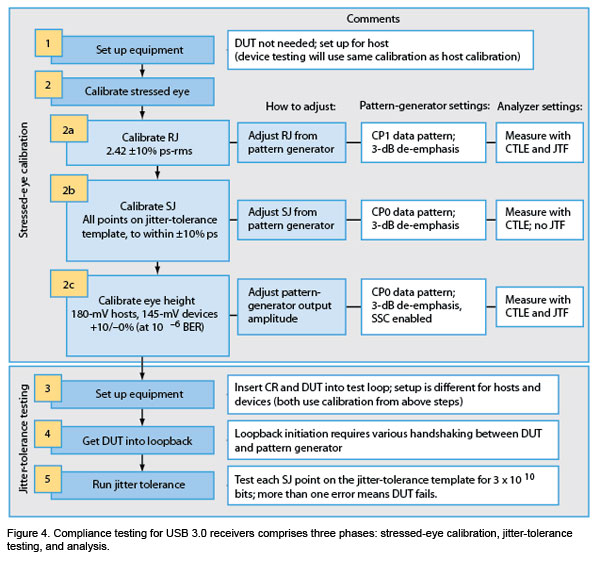

USB 3.0接收端测试类似于其它高速串行总线接收端的一致性测试，一般分为三个阶段，开始是受压眼图校准，然后是抖动容限测试，最后是分析。下面让我们看看这个过程的流程图（图4）。
受压眼图校准使用最糟糕信号，这个信号通常在垂直方向（通过增加的抖动）和水平方向（通过将幅度设置为接收端在部署时能看到的最低值）都有损伤。当任何测试夹具、电缆或仪器发生改变时都必须执行受压眼图校准。
抖动容限测试将校准后的受压眼图用作输入，然后施加更高频率带来的附加正弦抖动（SJ）。这种SJ将作用于接收端内的时钟恢复电路，因此不仅使用最差信号条件测试了接收端，而且时钟恢复也得到了明确的测试。最后，通过分析评估测试完成后是否需要执行额外的设计任务才能达到一致性。

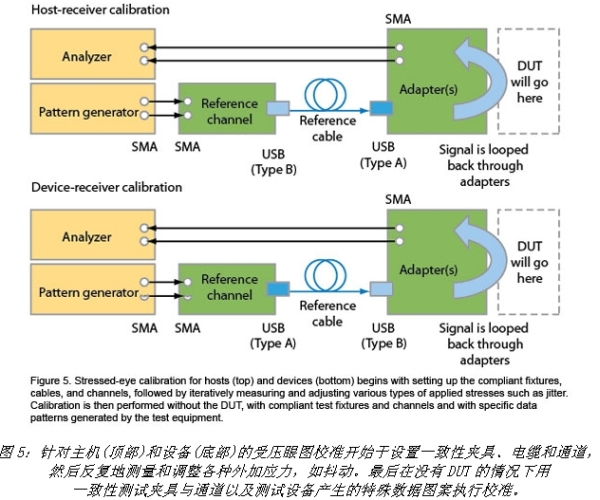

受压眼图校准过程首先要用一致性夹具、电缆和通道设置好测试设备（图5）。下一步是反复测量和调整各种类型的外加应力，如抖动。校准步骤执行时不需要DUT，但需要一致性测试夹具、通道以及测试设备产生的特定数据图案。测试仪器应能执行两种功能——能够增加各种应力的图案发生功能，以及抖动和眼图测量等信号分析功能。
校准受压眼图时必须完成三种损伤校准：RJ、SJ和眼图高度。每种校准都要求对图案发生器和分析仪进行特定的设置。对每组电缆、适配器和仪器也必须做一次受压眼图校准。
由于使用不同的适配器和参考通道组，主机和设备将经过不同的受压眼图校准过程。一旦完成后，校准眼图的设置可以重复使用，只有当设备设置发生改变时才必须做再次校准。
额外的图案发生器要求

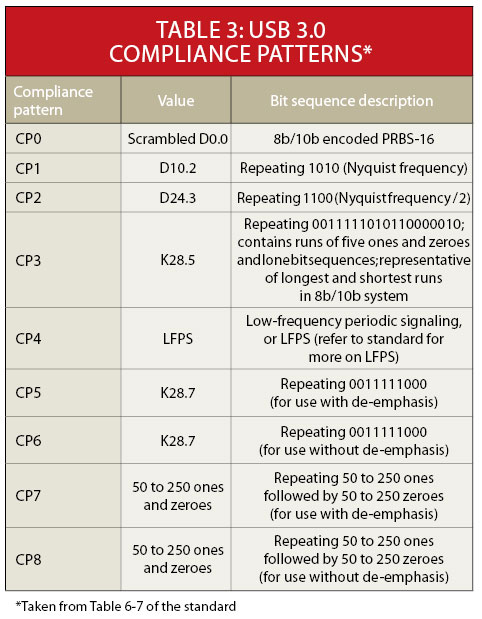

前面已经介绍了要求校准的全部事项，下面让我们再看看每步校准对图案发生器的附加要求，包括使用的数据图案、去加重程度、SSC是否应激活等。在受压眼图校准方案中，列出了两种图案，即CP0和CP1。表3列出了所有的USB 3.0一致性图案供参考。
CP0是一种8b/10b编码、PRBS-16数据图案（将D0.0字符送到USB 3.0发送端中进行扰码和编码的结果）。经过8b/10b编码后，最长的连1或连0长度从PRBS-16图案中的16比特减少到了5个比特。CP3是类似于8b/10b编码过的PRBS-16的图案，其中包含最短（单个比特）和最长的相同比特序列。
